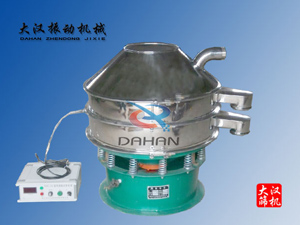

【產品簡介】

超聲波旋振篩加裝超聲波換能器，將低頻電能轉化成高頻機械振動，可以分解粘附物質，減少篩上物，篩分精度可提高1-70%，產量可提高0.5-10倍

優勢：

①分解粘附物質，減少篩上物

②適合粘性強、高靜電、易團聚的精細粉末

③篩分精度可提高1-70%，產量可提高0.5-10倍

產品介紹

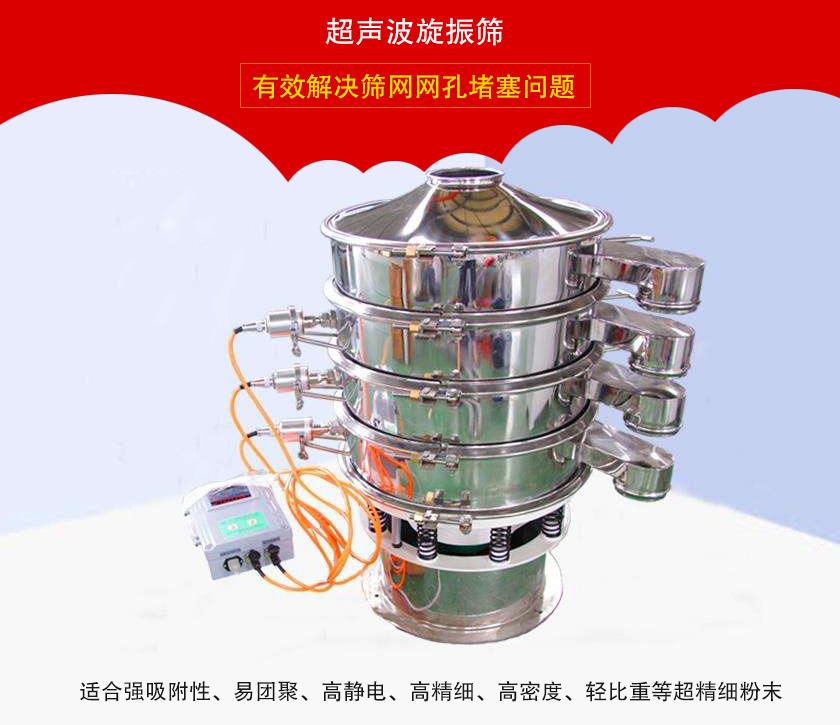

超聲波旋振篩的概述：

超聲波旋振篩篩分超微細粉體——篩分精度可提高1-70%，產量可提高0.5-10倍

DHC-3A超聲波旋振篩是將220V、50Hz電能轉化為38KHz的高頻電能，輸入超聲波換能器，將其變成38KHz機械振動，從而達到篩分和清網的目地，使微細粉篩分成為易事。

產品介紹

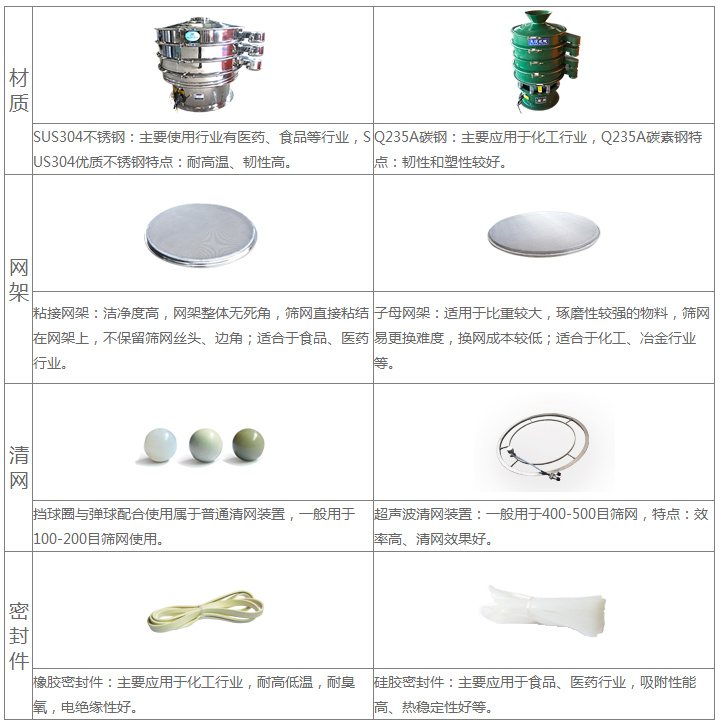

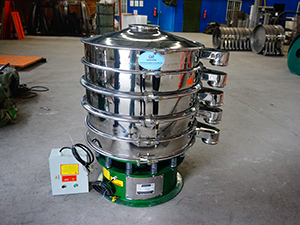

超聲波旋振篩大于500目篩分，無網孔堵塞，無篩分效率衰減，在達到高精度、高網目篩分的同時，有效控制粒子段的集中。材質分為碳鋼和不銹鋼兩種，可根據用戶要求選擇1-5層篩網進行多層級篩分和除雜。

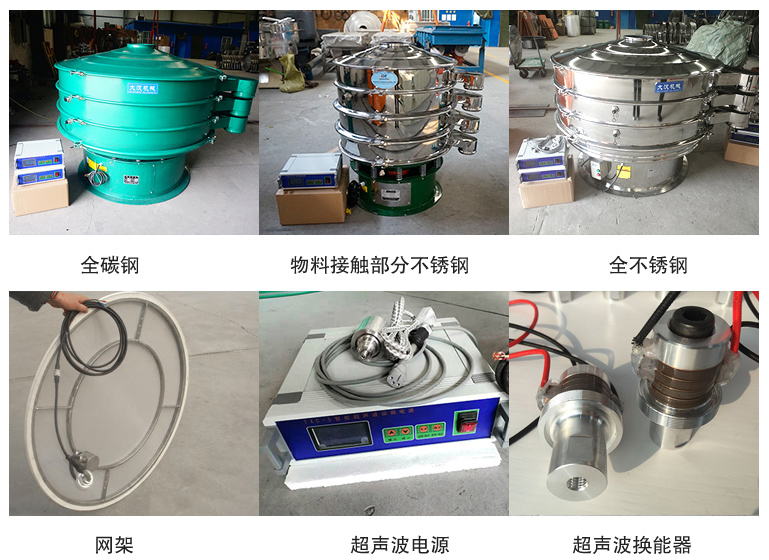

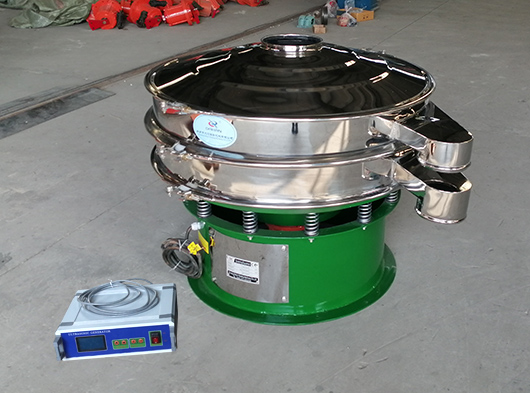

碳鋼/不銹鋼超聲波旋振篩

超聲波旋振篩的特點：

產品特點

（1、10微米至200微米篩分

適用于10微米至200微米的篩網分離粉末，尤其對難篩分的物料效果顯著；

2、防止網孔的堵塞

防止網孔的堵塞以及相近顆粒對網孔的嵌塞，延長貴重篩網的使用壽命；

3、靜電、團聚、吸附物料克星

靜電、團聚、吸附物料的顆粒分離變?yōu)楹唵危划a(chǎn)生彈跳球等輔助物對粉體的污染；

4、減少清網時間

超聲波篩分系統應用，減少或不產生清網時間，無需增加其他任何篩網清理裝置；

5、穩定篩分精度

能清晰的分離直徑相近的細微顆粒，保持網孔尺寸，穩定篩分精度，可提高1-70%；

6、不改變物料的特性

不改變物料的特性，更適用于新材料；

7、增加篩分量

加快團聚物的分離，分解粘附物質，減少篩上物，從而增加篩分量、減少大粒子的數量，產量可提高0.5-10倍；

8、連續工作

低而穩定的操作溫度，不會使局部溫度變高;可以連續工作；

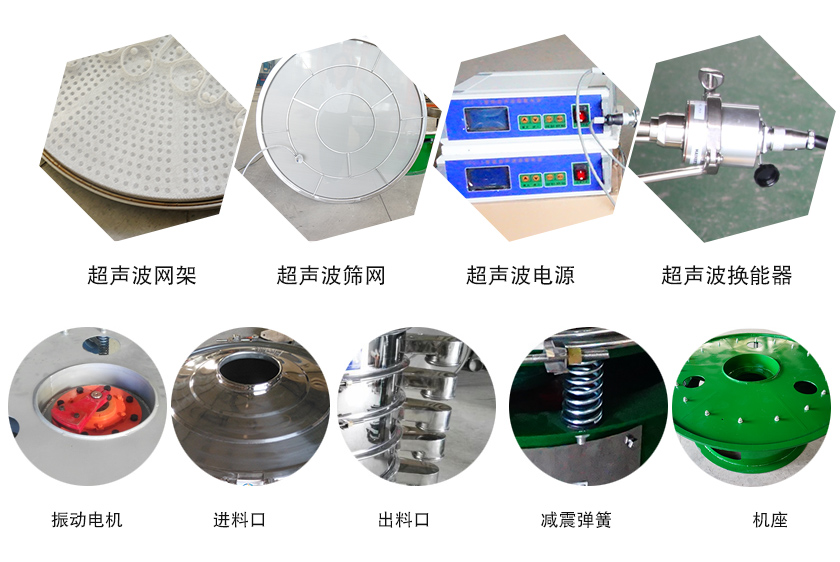

超聲波旋振篩結構

超聲波旋振篩主要由底座、振動電機、篩框、篩網、超聲波系統等結構組成，而超聲波系統是其區別與一般振動篩的原因所在。

超聲波旋振篩結構圖

1、超聲波網架：由外網架與共振環組成。

2、篩網：適用10目--635目。

3、高頻連接線：超聲波振蕩器與超聲波諧振電源之間連接用的電纜。

4、超聲波諧振電源：液晶顯示窗口，38KHZ高頻大功率超聲波諧振電源。內置電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作方便簡單。長時間工作振蕩器發熱量低，工作狀態穩定。

5、振蕩器：高性能超聲波轉換器件。

6、連接器：航空連接插件。

超聲波旋振篩的工作原理：

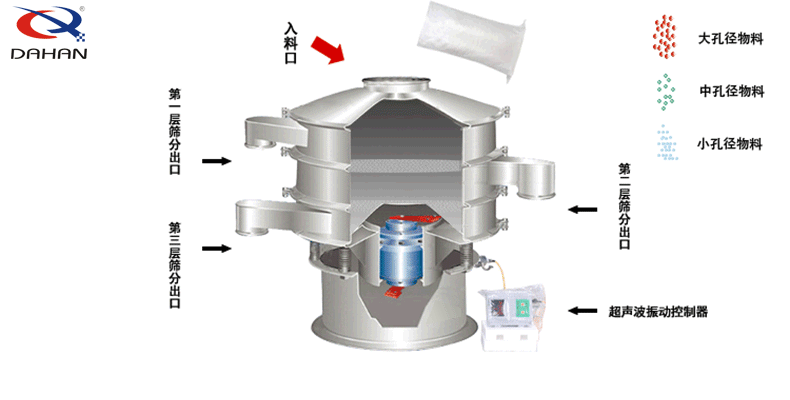

超聲波旋振篩工作原理

DHC-3A超聲波旋振篩是旋振篩的一種衍生產品，將超聲波控制器與振動篩有機結合在一起，在大漢機械多年的研究生產的DH系列旋振篩的基礎上，在篩網上面疊加一個高頻率低振幅的超聲振動波，超微細粉體接受巨大的超聲加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素，從而解決了強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，使微細粉篩分不再成為難事，特別適合高品質、精細粉體的用戶使用。

超聲波技術參數：

型號	篩分直徑	篩分面積	篩網規格	電壓	層數	功率 (kw)
DHC-400	Φ350	0.0907	80-600目	380	1-3	0.18	立即咨詢
DHC-600	Φ550	0.2289				0.25	立即咨詢
DHC-800	Φ750	0.4183				0.55	立即咨詢
DHC-1000	Φ920	0.6359				0.75	立即咨詢
DHC-1200	Φ1120	0.9499				1.1	立即咨詢
DHC-1500	Φ1420	1.5386				1.5	立即咨詢
DHC-1800	Φ1720	2.2687				2.2	立即咨詢

大超聲輸出功率： 200 Weff

輸出電壓：高900 Veff

大輸出電流： 1 A （限制電流）

保險絲： 100-120 V： 2 x 2.5 A slo blo

200-240 V： 2 x 1.25 A slo blo

工作模式：連續工作模式- 100%占空系數 循環脈動工作模式 1Hz 調制

50%占空系數

脈動工作模式-10Hz調制

70%占空系數

保護等級：IP65

污染等級： 2

環境溫度：-10-35℃

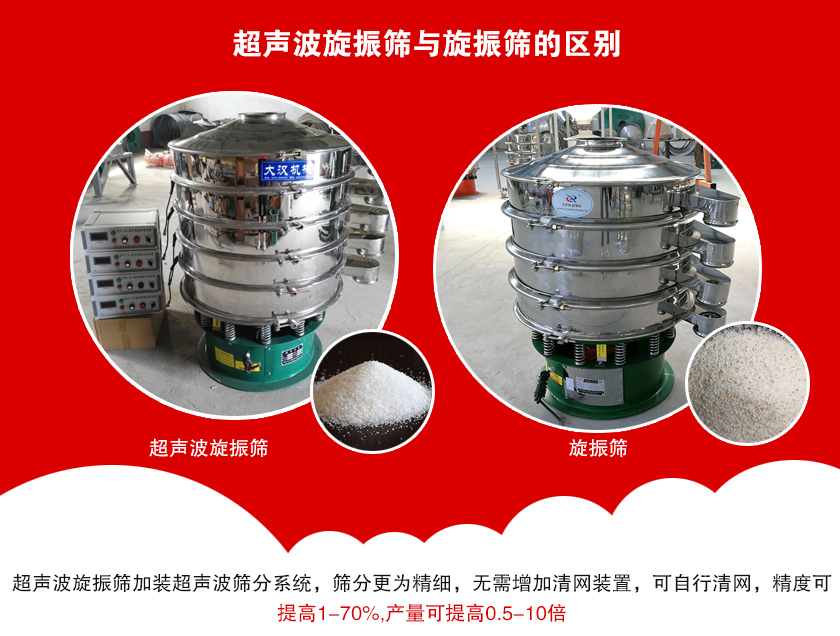

超聲波旋振篩與普通旋振篩篩分情況對比：

物料名稱	數目	旋振篩產量（kg/h）	超聲波旋振篩產量（kg/h）	篩機型號
熒光粉	500目	90	300	φ800
鋅粉	325目	68	300	φ800
調料粉	60目	500	1200	φ1000
樹脂粉	200目	340	745	φ1000
紅薯淀粉	200目	400	1500	φ1000
鐵粉	100目	96	300	φ800
高嶺土	200目	38	200	φ1000
